| Er zijn verschillende soorten kabels die gebruikt kunnen worden voor 1-Wire netwerken. Welke u kiest, hangt af van uw toepassing. |
| |

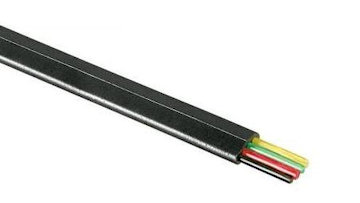

| Modulaire telefoonkabel |
| Ditt soort kabel wordt gebruikt om uw telefoon op een telefoonaansluiting aan te sluiten. Het heeft normaal gesproken 4 draden, maar sommige hebben
er maar 2 en sommige hebben 6 draden. |
| |
Gewoonlijk heb je niet meer dan 2 draden nodig voor alleen temperatuurmeting, maar sommige andere soorten sensoren hebben zeker 3 of meer draden nodig, dus overweeg dit voordat je je netwerk permanent bedraad. Telefoonkabel wordt niet aanbevolen voor netwerken die langer zijn dan
15 meter. |
| |
De rode en groene draden van de telefoonkabel worden aanbevolen voor aansluiting op DQ (rood) en aarde (groen) op de 1-draads bus.
Opmerking: als u een vooraf aangesloten telefoonkabel gebruikt, controleer dan of de draden die beide connectoren verbinden "rechtdoor" zijn.
Bij de meeste pre-connectorkabels zijn de rode en groene draden (en de gele en zwarte draden) verwisseld tussen de connectoren. |
| |
 |
| Modulaire telefoonkabel |
|
|
 |

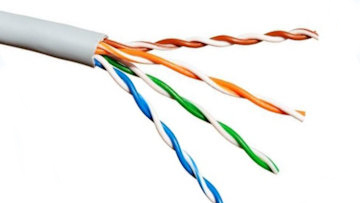

| UTP CAT5 |
|
|
 |

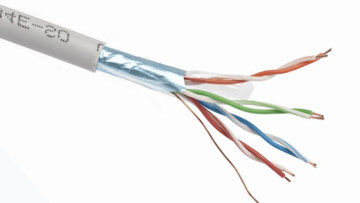

| FTP CAT5 |
|
| UTP CAT5 en FTP CAT5 |
| CAT-5-kabel is de geprefereerde bedradingsmethode voor elk groot 1-draads netwerk. CAT-5-kabel heeft 4 getwiste aderparen en is het type kabel dat wordt gebruikt voor Ethernet-bedrading. CAT-5 kan worden gebruikt voor netwerken die het maximaal aanbevolen bereik voor 1-Wire hebben: 300 voet of ongeveer 100 meter. |
| |
Gebruik de blauw-witte draad voor DQ en de wit-blauwe draad voor aarde. Powering kan worden gedaan over een van de andere paren.
Kies een paar en houd je eraan voor al je bedrading om later bedradingsfouten te voorkomen. |
| |
| De reden is dat de capacitieve weerstand van twee afzonderlijke paren lager is dat één enkel paar. Is er in de omgeving veel hoogfrequent storing dan kan er het beste gebruik gemaakt worden van CAT5 met afscherming (FTP). Hier hoeft de afscherming aan één kant met massa worden aangesloten. |
| |
In de tabel worden de maximale kabellengte gegeven voor tussen de sensoren en de adapter.
Hier kunnen we twee typen onderscheiden, een seriële uitvoering de DS9097U-S09 en een USB uitvoering de DS9490 |
|
|
| Kabel type |
DS9097 |
DS9490 |
| Mod. Tel. |
10 mtr |
10 mtr |
| Mod. Tel |
20 mtr |
20 mtr |
| Mod. Tel |
30 mtr |
30 mtr |
| CAT-5 |
|
30 mtr |
| CAT-5 |
|
60 mtr |
|
| |
| Wel of geen connectoren gebruiken |
| |
| De meeste 1-draads sensoren die tegenwoordig door alle leveranciers worden verkocht, zijn uitgerust met modulaire connectoren, hetzij RJ-11, RJ-12 of RJ-45. De meeste sensoren zijn ook uitgerust met een soort schroefconnector om draden af te sluiten. De keuze voor het gebruik van een geconnectoriseerd schema voor uw netwerk is aan u en is gebaseerd op verschillende factoren. |
|
Als u van plan bent om veel sensoren te verplaatsen, dan zijn connectoren de juiste keuze. Zo niet, dan hebben connectoren misschien niet veel zin. Het gebruik van connectoren houdt in dat
alle bedrading wordt afgesloten met bijpassende connectoren.
Dit kan werken voor eenvoudige netwerken, maar kan te veel
moeite zijn voor grotere, complexere netwerken |
|

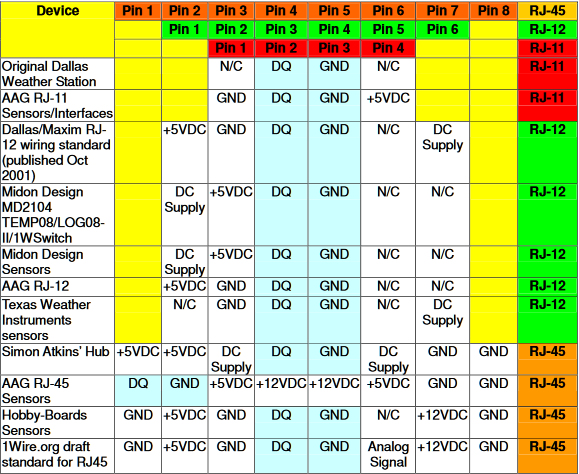

Als u ervoor kiest om connectoren te gebruiken, houd er dan rekening mee dat, hoewel er nu een standaard is voor pin-outs van connectoren, alle leveranciers iets andere variaties voor pin-outs gebruiken, eenvoudigweg vanwege het ontbreken van een
standaard toen de sensoren voor het eerst werden ontwikkeld.
wees dus zeer voorzichtig bij het mixen van sensoren van verschillende leveranciers op een netwerk. |
| |
| RJ-11 verwijst naar de gewone 4-pins telefoonstekker. |
| RJ-12 is de minder gebruikelijke equivalente stekker met 6 pinnen. |
| RJ-45 is de gebruikelijke 8-pins Ethernet-stekker. |
| Bronnen:
1-Wire Application Guide,
Maxim |
|
|
 |
| |
| RJ-11 en RJ-12 Aansluitdiagram |
| |
Pin
Number |
Pin
Name |
Function |
| 1 |
- |
Not Connected |
| 2 |
Data |
Transit Data |
| 3 |
GND |
Ground |
| 4 |
+ 5B |
Power |
| |
|
|
| |
|
|
|
|

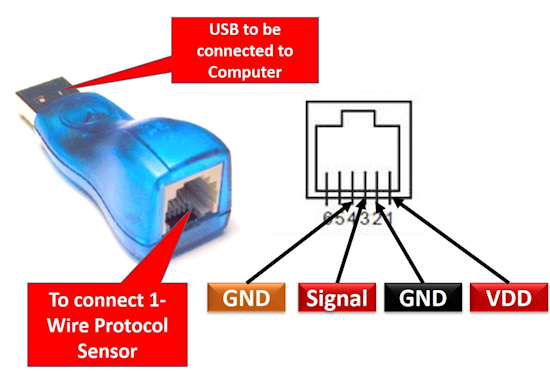

Pin
Number |
Pin
Name |
Function |
| 1 |
VDD |
RJ11 Power Supply output |
| 2 |
GND |
RJ11 Ground |
| 3 |
OW |
1-wire Optical Wireless data |
| 4 |
GND_OW |
1-wire Optical Wireless return |
| 5 |
SUSO |
USB Suspend Output |
| 6 |
N.C |
Not Connected |
|
|
 |
|
|
|
|
|
|
