| Een nefoscoop was een instrument voor het meten van de hoogte, richting en snelheid van wolken in de 19e eeuw. Een lichtstraal met een bekende snelheid wordt uitgezonden door een nefoscoop, die de basis van een gerichte wolk raakt. De reistijd van het retoursignaal wordt gebruikt om de afstand tot de wolk te schatten. |
| Een lichtstraal met een bekende snelheid wordt uitgezonden door een nefoscoop, die de basis van een gerichte wolk raakt. De reistijd van het retoursignaal wordt gebruikt om de afstand tot
de wolk te schatten. De afstand tot de wolk wordt bij benadering berekend met behulp van de vergelijking: |
| |
| Afstand = (lichtsnelheid × vertragingstijd door reflectie) / 2 |

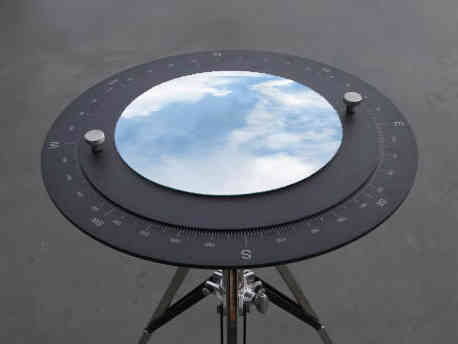

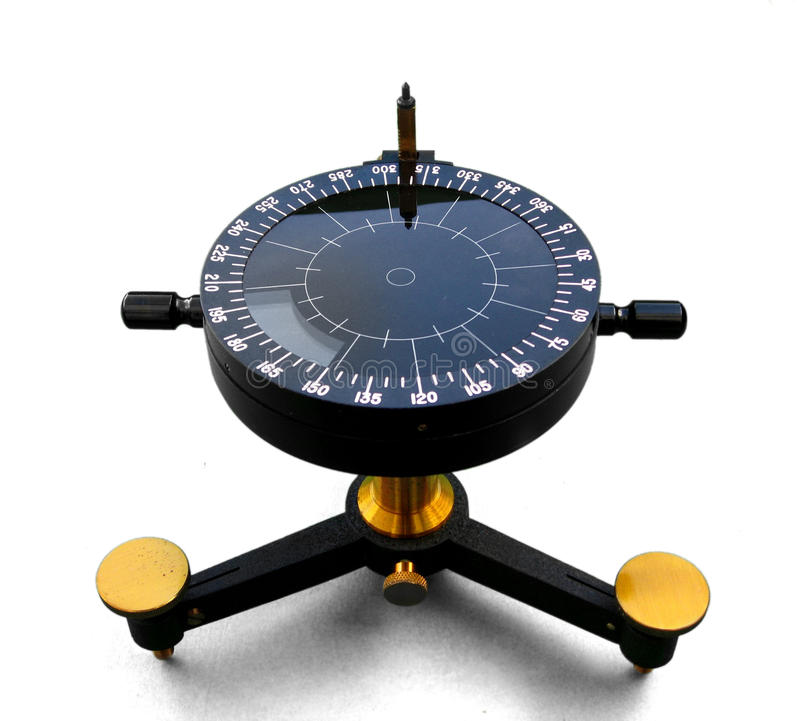

| Spiegel Nefhoscoop |
| |
| Dit instrument, ontwikkeld door Carl Gottfrid Fineman, bestaat uit een magnetisch kompas, waarvan de kast is bedekt met een zwarte spiegel, waarrond een rond metalen frame kan worden bewogen. Een klein venster in deze spiegel stelt de waarnemer in staat om de punt van de kompasnaald eronder te zien. Op het oppervlak van de spiegel zijn drie concentrische cirkels en vier diameters gegraveerd; een van de laatste passeert het midden van het raampje. |
| |
De spiegel vormt een kompaskaart, waarvan de stralen overeenkomen met de windstreken. Op het beweegbare frame rondom .de spiegel is een verticale wijzer bevestigd met een
schaalverdeling in millimeters, die op en neer kan worden bewogen door middel van een tandheugel. Het hele apparaat is gemonteerd op een statief voorzien van stelschroeven.
Om een waarneming te doen, wordt de spiegel met de nivelleerschroeven op de horizontaal ingesteld en op de meridiaan gericht door het hele apparaat te bewegen totdat de kompasnaald door het raam in de noord-zuidlijn van
de spiegel (rekening houdend met de magnetische declinatie).
|
 |
| Spiegel nephoscoop |
|
|
 |
| (1) Spiegel nephoscoop |
|
|
 |
| (1) Spiegel nephoscoop |
|
| De waarnemer staat in een zodanige positie dat hij het beeld van een willekeurig deel van een wolk in het midden van de spiegel brengt, terwijl de verticale wijzer ook wordt afgesteld door hem omhoog of omlaag te draaien en door hem rond de spiegel te draaien tot de punt ervan is. weerspiegeld in het midden 'van de spiegel. Terwijl het beeld van de wolk naar de omtrek van de
spiegel beweegt, beweegt de waarnemer zijn hoofd om de punt van de wijzer en het beeld van de wolk samen te laten vallen. De straal waarlangs het beeld beweegt, geeft de richting van de beweging van de wolk aan, en de tijd die nodig is om van de ene cirkel naar de andere de relatieve snelheid te passeren, die kan worden teruggebracht tot bepaalde willekeurige eenheden.
Dit instrument is echter niet erg gemakkelijk te gebruiken en geeft slechts matig nauwkeurige metingen. |
Dit apparaat, ontwikkeld door Louis Besson, directeur van het Observatorium van Montsouris in 1912, bestaat uit een horizontale staaf die is uitgerust met verschillende op gelijke afstanden geplaatste punten en is gemonteerd op het bovenste uiteinde van een verticale paal die om zijn as kan worden gedraaid. Wanneer een waarneming moet worden gedaan, plaatst de waarnemer zichzelf in een zodanige positie dat de centrale piek op een willekeurig gekozen deel van een wolk wordt geprojecteerd. Dan, zonder zijn positie te veranderen, laat hij de "kam" door middel van twee koorden zo draaien dat men de wolk langs de lijn van spijkers ziet volgen. Een gegradueerde cirkel, die meedraait met de verticale paal, geeft de richting van de beweging van de wolk aan; het wordt gelezen met behulp van een vaste wijzer. Bovendien kan de waarnemer, wanneer het apparaat eenmaal is georiënteerd, de relatieve snelheid van de wolk bepalen door de tijd te
noteren die deze nodig heeft om van de ene piek naar de volgende te gaan. Als het instrument op een vlakke ondergrond staat, zodat het oog van de waarnemer zich altijd op dezelfde hoogte bevindt, en als het interval tussen twee opeenvolgende pieken gelijk is aan een tiende van hun hoogte boven het oogniveau van de waarnemer, hoeft men slechts te vermenigvuldigen met 10 de tijd die de wolk nodig heeft om over één interval te gaan om te bepalen hoe lang de wolk een horizontale afstand aflegt die gelijk is aan zijn hoogte.
| M. Besson heeft een oude methode van Bravais nieuw leven ingeblazen om de werkelijke hoogte van wolken te meten. Het apparaat bestaat in dit geval uit een glasplaat met evenwijdige
vlakken, gemonteerd op een gegradueerde verticale cirkel die de hellingshoek aangeeft. Een lager gelegen laag water dient als spiegel om de wolk te reflecteren. Het water bevindt zich in een rel;! Ervoir van zwart cement omgeven door struikgewas, en is slechts een fractie van een centimeter diep, zodat de wind het vlakke oppervlak niet mag verstoren. |
| |
De waarnemer, nadat hij de glasplaat op de horizontale as van een. theodoliet geplaatst op een vensterbank ongeveer 10 of 12 meter boven de grond, plaatst zijn oog er dichtbij en past de helling ervan aan zodat de
beelden van een wolk die in de plaat en in de waterlaag wordt weerspiegeld, samenvallen. Vervolgens leest hij
uit een curve die eens en voor altijd is getekend op een vel plotpapier de hoogte
van de wolk af die overeenkomt met de waargenomen hoek op de glasplaat. De curve is uitgezet op basis van eenvoudige trigonometrische berekeningen. Bij het Observatorium van Montsouris de mate van bewolking, i. e., de hoeveelheid van de hele hemel bedekt met wolken op een bepaald moment, wordt bepaald met behulp van
de nefometer, ook bedacht door M. Besson. |
| |
| Deze bestaat uit een bolle glazen spiegel, een bolsegment van ongeveer twaalf inch in diameter, waarin de weerspiegeling van het hemelsgewelf te zien is, verdeeld in tien secties van gelijke oppervlakte door middel van lijnen die op de. glas. Zoals te zien is op de gravure van onze voorpagina, observeert de meteoroloog door een vastgezet oculair. een onveranderlijke positie ten opzichte van de spiegel, die vrij rond een verticale as draait. De waarnemer, wiens eigen beeld de secties 8, 9 en 10 gedeeltelijk belemmert, merkt de mate van troebelheid op in de secties genummerd van 1 tot 7. |
|
|
 |
| Besson Kam Nephoscoop |
|
| |
De troebelheid van elke sectie wordt geschat op een schaal van 0 tot 10; nul betekent geen wolken en 10 volledig bewolkt. Hij draait nu de spiegel
en het oculair 180 graden en observeert de bewolking in de secties 7, 5 en 2, die de gebieden van de lucht voorstellen die bij de eerste waarneming overeenkwamen met de secties 8, 9 en 10. |
