| Een klimaatdiagram, ook wel klimatogram en climagram genoemd, is een grafiek die in de meteorologie wordt gebruikt en die de maandelijkse variatie van een of meer klimaatvariabelen weergeeft (temperatuur, neerslag, vochtigheid, zonneschijn, enz.) De gegevens die worden gebruikt om deze grafieken te maken, zijn afkomstig van weerregistraties die op een bepaalde locatie over een periode van meerdere jaren zijn gemaakt om deze te kunnen middelen. Over het algemeen hanteren we een periode van dertig jaar om incidentele klimaatvariaties te kunnen elimineren. We kunnen de klimatogrammen van verschillende plaatsen vergelijken om de verschillen in klimaat te zien, of de variatie van het klimatogram van een plaats vergelijken, maar dan met verschillende perioden van dertig jaar om de variabiliteit van het klimaat op die plaats te zien. |
| |
| Thermodynamische diagrammen |
| |
Thermodynamische diagrammen toegepast op de meteorologie worden gebruikt om de temperatuur en vochtigheid in de laag van de atmosfeer boven een punt weer te geven. Hoewel ze over het algemeen worden gebruikt om te verwijzen naar de dagelijkse aerologische peilgegevens,
en dus de gegevens op een precies moment weergeven, kunnen ze worden gebruikt om maandelijkse, seizoens- of jaargemiddelden van de structuur van de atmosfeer in een regio te tekenen. |
| |
| |
| Een ombrothermisch diagram is een bepaald type klimaatdiagram dat de maandelijkse variaties van temperatuur en neerslag over een jaar weergeeft volgens gestandaardiseerde gradaties: één gradatie van de neerslagschaal komt overeen met twee gradaties van de temperatuurschaal (P = 2T). Het werd ontwikkeld door Henri Gaussen en F. Bagnouls, beroemde botanici, om perioden van droogte (hieronder geel weergegeven) te benadrukken, gedefinieerd door een neerslagcurve (hier blauw histogram) die zich onder de neerslagtemperaturen bevindt (hier rode curve). Met deze grafieken kunt u eenvoudig de klimaten van verschillende plaatsen in één oogopslag vergelijken vanuit het perspectief van regenval. Links worden de temperaturen weergegeven en rechts de neerslag. |
| |
| De twee-op-één-standaard die in dit diagram wordt gebruikt, is omdat deze is ontwikkeld in een mediterrane omgeving en droogte voor planten in deze omgeving overeenkomt met een verhouding tussen het aantal droge en natte maanden van meer dan 1 in het diagram. Het vergelijkt daarom veel klimaten op de middelste breedtegraad. Het is minder nuttig in tropische gebieden waar de regenval tamelijk constant is en altijd boven de temperatuur ligt, evenals in arctische/antarctische klimaten waar de regenval altijd onder de temperatuurcurve ligt en meestal in vaste vorm is. |
| |
 |

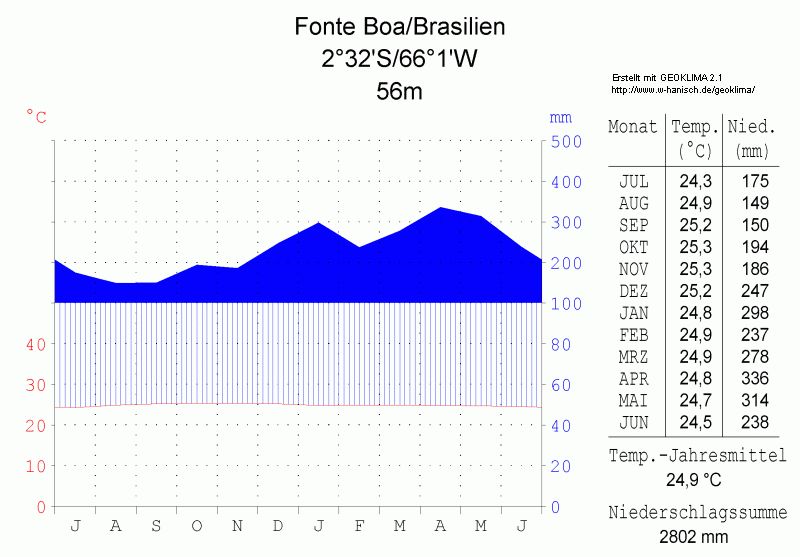

| Klimaatdiagram van een equatoriaal klimaat |
|
|
 |

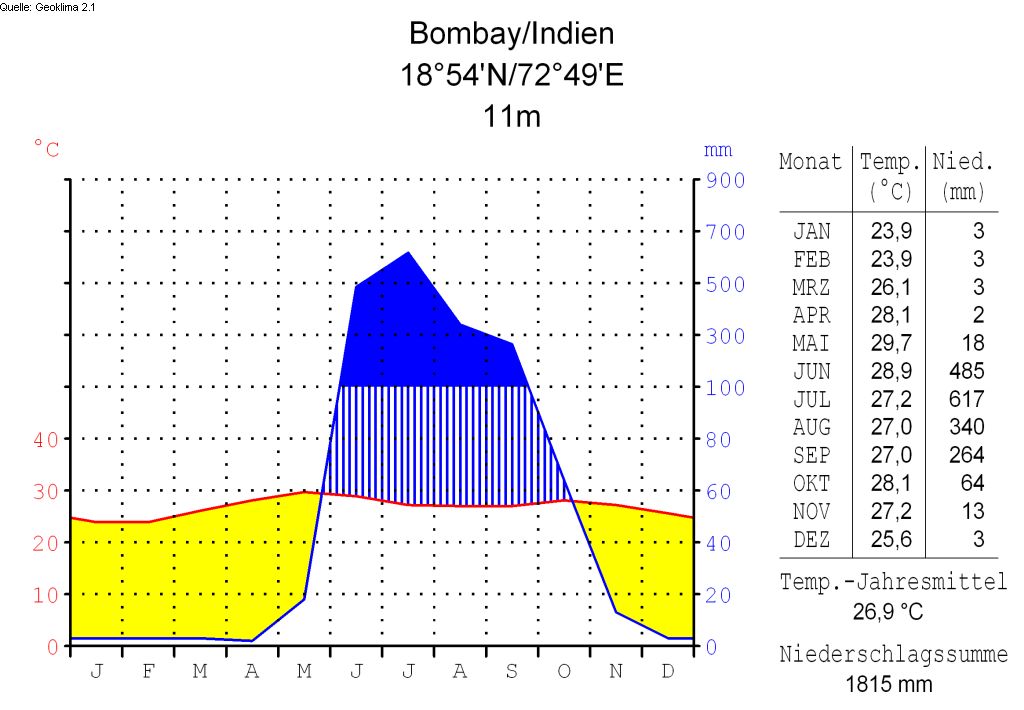

| Klimaatdiagram van een moessonklimaat |
|
 |
| Klimaatdiagram van een mediterraan klimaat op het noordelijk halfrond |
|
|
 |
| Klimaatdiagram van een mediterraan klimaat op het zuidelijk halfrond |
|
 |
| Klimaatdiagram van een zeeklimaat |
|
|
 |
| Klimaatdiagram van een bergklimaat |
|
 |
| Klimaatdiagram van een poolklimaat |
|
|
 |
| Klimaatdiagram van een woestijnklimaat |
|
Er zijn verschillende diagrammen mogelijk om de richting en de gemiddelde windsterkte op een locatie aan te geven. Ze kunnen worden uitgezet voor het jaar-, maand- of seizoensgemiddelde. Wat in het algemeen tussen deze drie typen zal veranderen, is de frequentie van de intensiteiten, omdat de richting sterk wordt beïnvloed door de topografie van de plaats. Als men zich echter op een locatie bevindt zonder een voorkeursrichting, zullen de maandkaarten een variatie laten zien
in de richting waar de weersystemen vandaan komen. |
| |
Aan de rechterkant zien we een radiaaldiagram waarin een kompasroos wordt gebruikt.
De frequentie voor elke windintensiteit in een bepaalde richting wordt aangegeven door de sectorlengte en -snelheid in grijstinten. Dit type diagram wordt het meest gebruikt omdat het heel gemakkelijk is om de voorkeursrichtingen te zien en vergelijkingen te maken met de geografische locatie van de plaats. In dit voorbeeld is het gemakkelijk af te leiden dat de heersende zuidwesten- en noordoostenwind waarschijnlijk te wijten zijn aan het feit dat het station zich in een vallei met deze oriëntatie bevindt en die de luchtstroom kanaliseert. |
| |
| We kunnen ook diagrammen vinden die afzonderlijk de richting en frequentie van de windsnelheid weergeven door middel van een curve en histogrammen. |
|
|
 |
| Radiaaldiagram dat de gemiddelde richtingen en frequentie van de magnitude op een locatie aangeeft |
|
|
|
|
|
|
|
