Meteosat, een afkorting van Meteorologische satelliet, is een constellatie van geosynchrone Europese weersatellieten. De satellieten zijn ontwikkeld
in nauwe samenwerking met ESA en worden beheerd door de Europese organisatie Eumetsat. |
| |
Sinds de eerste satelliet in 1977 in gebruik werd genomen, levert Meteosat weerinformatie voor de gebieden op aarde rond de nulmeridiaan.
De geosynchrone positie die wordt gebruikt op ♁0° lengtegraad en op een hoogte van ongeveer 36.000 km, ongeveer boven de evenaar,
is optimaal voor weerobservatie boven Afrika, de oostelijke Atlantische Oceaan en Zuid-Europa. |
| |
| |
 |

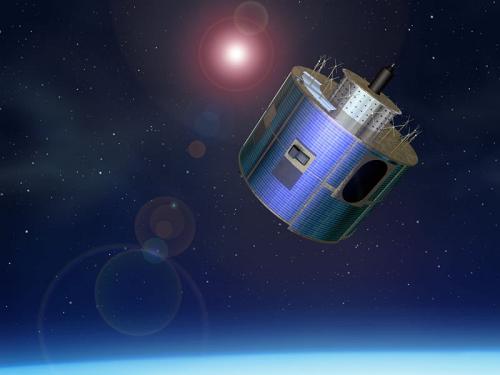

| Eerste generatie Meteosat. |
|
|
 |

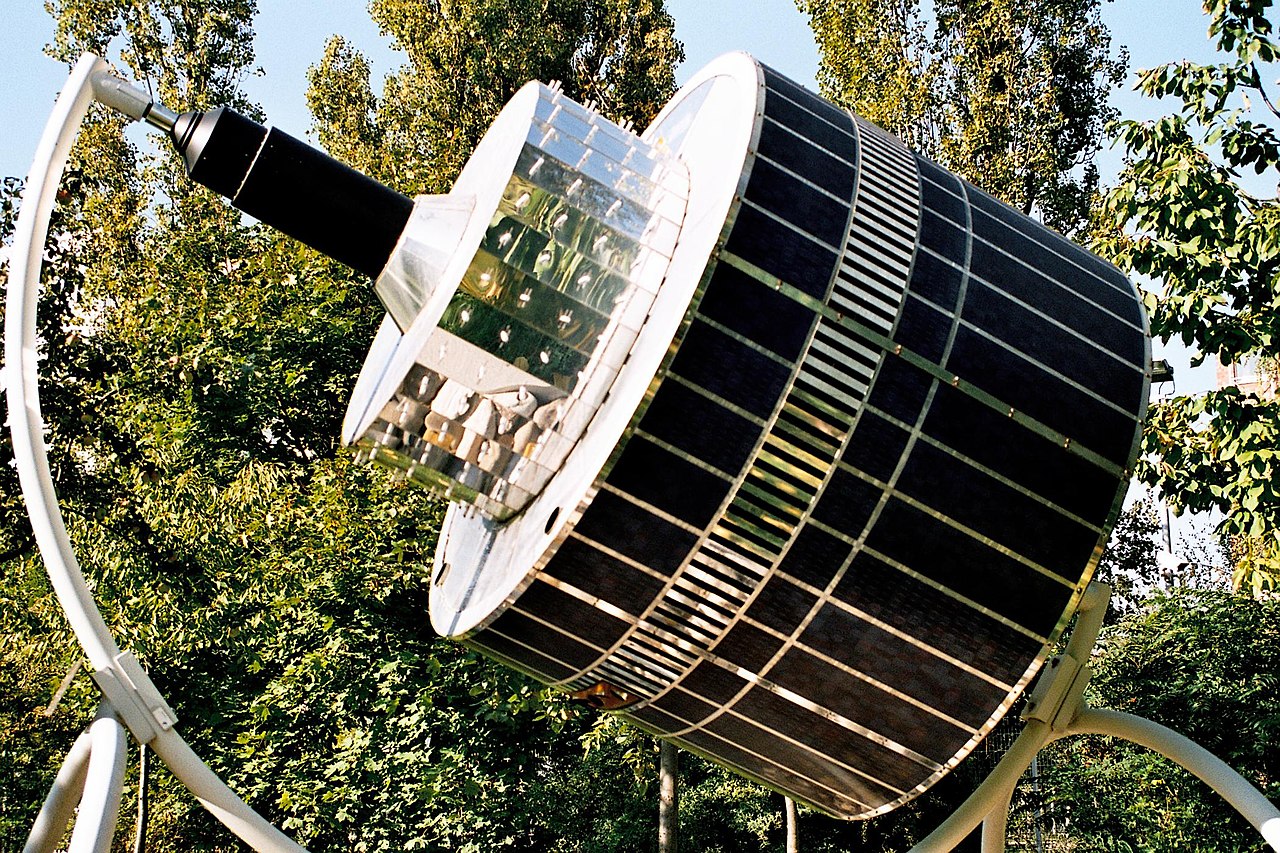

| Hoofdkwartier EUMETSAT in Darmstadt |
|
|
 |

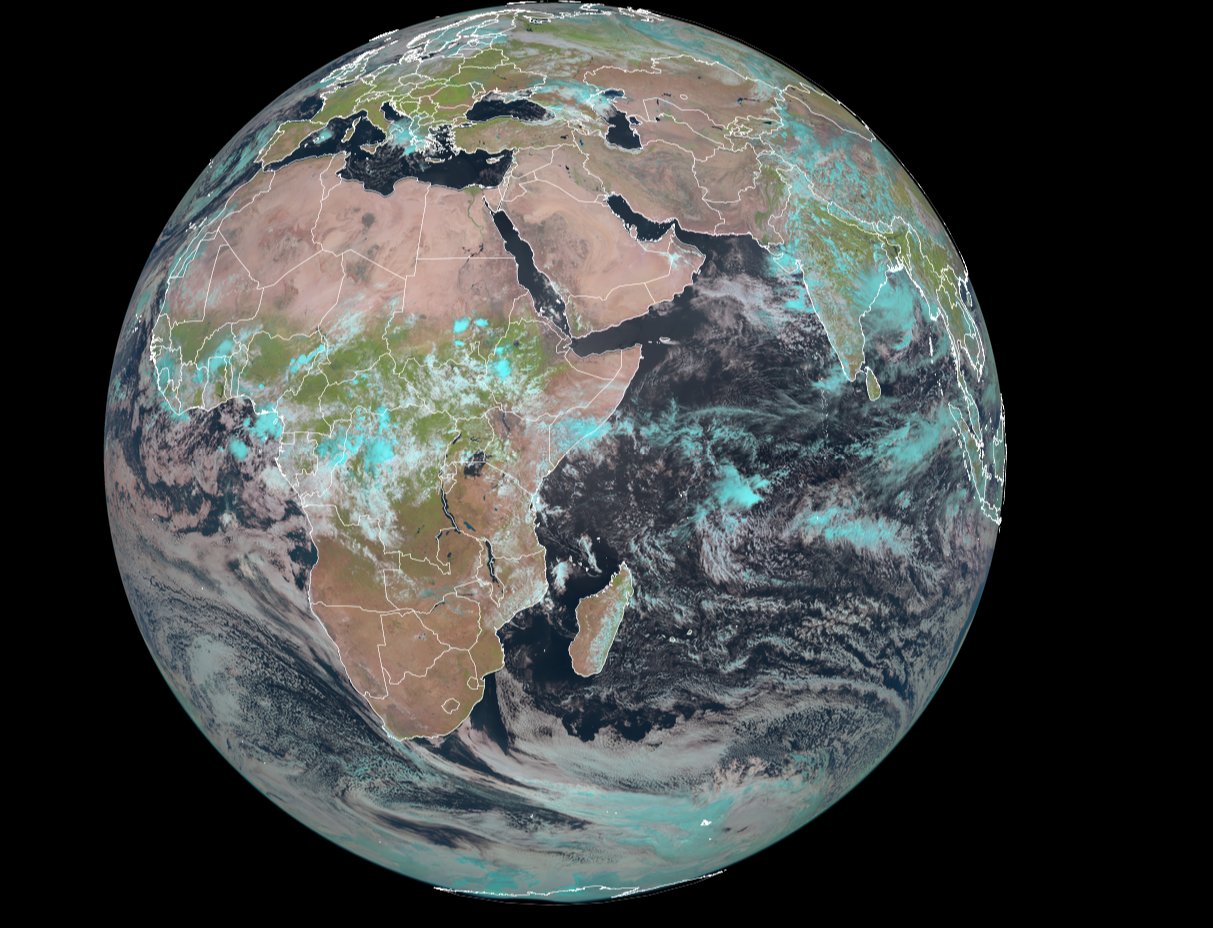

| Beeldmateriaal Meteosat 8 |
|
- Meteosat-11 bevindt zich nabij geostationair op de hoofdpositie 0° boven de evenaar, vanwaar het alle normale Meteosat-taken uitvoert.
Het werd eind 2017 geactiveerd en levert sinds 2018 gegevens. |
| - Meteosat-10 beweegt op 9,5° Oost in een baan die ongeveer 1° schuin staat. Sinds eind 2012 voert hij alle normale Meteosat-taken uit. |
| - Meteosat-9 beweegt op 3,5° Oost in een baan die ongeveer 4° schuin staat. Op 9 april 2013 nam hij de snelle scan van Meteosat-8 op. |
| - Meteosat-8 oscilleert rond de positie 41,5 ° Oost met een orbitale helling van ongeveer 6 ° |
|
| Meteosat (eerste generatie) |
| |
| De ingebouwde radiometer is de centrale kern van elke Meteosat-satelliet. Het leverde de feitelijke metingen van het Meteosat-systeem op in de vorm van straling uit de zichtbare en infrarode gebieden van het elektromagnetische spectrum. |
| |
| De eerste generatie satellieten hadden een radiometer als kerncomponent, die in 3 spectrale banden of kanalen mat. |
| |
| - Kanaal 1: 0,45 tot 1,0 µm - De zichtbare band (VIS) werd overdag gebruikt voor visuele observatie met twee radiometers (VIS1, VIS2). |
| - Kanaal 2: 5,7 tot 7,1 µm - De waterdampabsorptieband (WV) werd gebruikt om het waterdampgehalte in de middelste atmosfeer te bepalen. |
- Kanaal 3: 10,5 tot 12,5 µm - De thermische infraroodband (IR) werd gebruikt om de temperatuur van wolken-, land- en zeeoppervlakken
te bepalen. |
| |
| Meteosat-1 tot -7 leverden elk half uur beelden, gescand met Sub Satellite Point (SSP)-resoluties van 5 km (WV en IR) en 2,5 km (VIS). Deze beeldgegevens werden in minder dan vijf minuten ter plaatse verwerkt en vervolgens in digitale vorm naar klanten over de hele wereld verzonden. Tot deze klanten behoort ook de Duitse Weerdienst (DWD) in Offenbach am Main. |
| |
| Satelliet |
Startdatum |
Stand van de missiie |
| Meteosat-1 |
23 november 1977 |
Radiometer mislukt in november 1979, missie eindigde in 1984 |
| Meteosat-2 |
10 juni 1981 |
Geplaatst in een baan om een kerkhof in december 1991 |
| Meteosat-3 |
15 juni 1988 |
De missie eindigde in 1995 |
| Meteosat-4 (MOP-1) |
6 maart 1989 |
Stilgelegd in november 1996 |
| Meteosat-5 (MOP-2) |
2 maart 1991 |
Geplaatst in een baan om een kerkhof in februari 2007 |
| Meteosat-6 (MOP-3) |
20 november 1993 |
actief tot eind 2010, daarna signaalverlies |
| Meteosat-7 (MOP-4, MTP) |
3 september 1997 |
Geplaatst in een baan om een kerkhof in april 2017 |
| |
De solide apogeummotor van deze satellieten werd eronder gemonteerd en afgestoten nadat hij de GEO had bereikt, waardoor het koelsysteem
van de radiometer bloot kwam te liggen. Om het te stabiliseren, draaide het 100 keer per minuut rond de lengteas. De radiometer scande de aarde lijn voor lijn. De straling die terugkeerde van de aarde en de wolken werd gedetecteerd via een ingewikkeld spiegelsysteem, gedigitaliseerd en verzonden naar het primaire ontvangststation in Fucino, Italië, die de gegevens doorgestuurde naar het controlecentrum in Darmstadt. |
| |
| Meteosat (tweede generatie) |
| |
Begin 2004 werd de eerste Meteosat-satelliet van de tweede generatie (MSG-1 voor Meteosat Second Generation) in gebruik genomen. Astrium is verantwoordelijk voor het belangrijkste meetinstrument SEVIRI (Spinning Enhanced Visible and InfraRed Imager) en de subsystemen van
de satelliet (stroomvoorziening, baan- en standcontrole, evenals voortstuwing). Nadat de testfase succesvol was afgerond, werd het omgedoopt tot Meteosat-8. Meteosat 8 is operationeel sinds
het tweede kwartaal van 2008. Het verving Meteosat-7 in februari 2017. |
| |
| Op 21 december 2005 werd de tweede MSG-satelliet in een baan om de aarde gebracht met behulp van een Europese Ariane 5GS-draagraket. Het begon in 2006 als Meteosat-9 en bevond zich in november 2019 op 3,5 ° Oost. De beeldgrootte in het HRV-kanaal (SW/panchromatisch) is 11136 × 11136 pixels met een ruimtelijke resolutie van maximaal 1 × 1 km² in het gebied van het beeldcentrum (0° noorderbreedte, 0° oosterlengte). De beeldresolutie zou dus overeenkomen met een 124 megapixel digitale camera. De overige twaalf kanalen produceren beelden van 3712 x 3712 pixels met een resolutie van ongeveer 3 x 3 km² in het beeldcentrum. Vanwege de geostationaire opnamegeometrie neemt de resolutie af naar de randen toe, of wordt het door een pixel afgebeelde gebied van de aarde groter naar de randen toe |
|
|
 |
| Meteosat/MSG (2e generatie) |
|
| |
| Vier van de twaalf observatiekanalen registreren het zichtbare lichtbereik, acht het infraroodbereik. Twee daarvan bevinden zich in gebieden waar de absorptie van straling door waterdamp in de atmosfeer sterk is. Hierdoor kunnen weersgebeurtenissen worden geregistreerd, inclusief een schatting van het waterdampgehalte op verschillende hoogten in de atmosfeer. Alle kanalen samen sturen twintig keer meer data naar de aarde dan eerdere satellieten. De hoge vernieuwingsfrequentie maakt een nauwkeurige voorspelling van de windrichting en -snelheid mogelijk door twee opeenvolgende opnamen met een tussenpoos van 15 minuten te vergelijken. Door meerdere kanalen te combineren kunnen verschillende soorten wolken (bijvoorbeeld ijswolken) worden gedetecteerd. Sneeuwgebieden zijn ook duidelijk te onderscheiden van ijswolken. |
| |
| Satelliet |
Startdatum |
Stand van de missiie |
| Meteosat-8 (MSG-1 |
28 augustus 2002 |
Einde missie in zicht. 2023 |
| Meteosat-9 (MSG-2) |
22 december 2005 |
Einde missie in zicht. 2025 |
| Meteosat-10 (MSG-3) |
5 juli 2012 |
Einde missie in zicht. 2030 |
| Meteosat-11 (MSG-4) |
15 juli 2015 |
Einde missie in zicht. 2033 |
| |
| Meteosat (derde generatie) |
| |
| De satellieten die sinds 2022 de tweede generatie MSG hebben vervangen, heten Meteosat Third Generation (MTG). Vanwege het aantal en het gewicht van de meetinstrumenten bestemd voor MTG heeft EUMETSAT besloten deze over twee satellieten te verdelen. |
| |
| Hun taken zijn in 2006 gespecificeerd. Het volgende werd besproken: |
| |
| - Fotograferen van de aarde met korte tijdsintervallen met hoge spectrale resolutie |
| - Detectie van onweer en bliksem |
| - Het detecteren van de infrarode en ultraviolette straling van de aarde |
| |
Vanaf begin december 2008 werden details van het MTG-programma bekend gemaakt.
De eerste MTG-I met een flexibele gecombineerde imager (FCI) zou vervolgens in 2015 van start gaan. De FCI is een beeldvormend instrument. Hij moet ook een bliksemdetectie-apparaat bij zich hebben, de Lightning Imager (LI). De eerste MTG-S zou in 2017 van start moeten gaan. Hierin zit een instrument voor infraroodstraling, de Infrared Sounder (IRS). Bovendien zullen de MTG-S-satellieten het Ultra Violet en Near Infrared Sounder (UVN)-instrument aan boord hebben, dat deel uitmaakt van de Sentinel-4-missie |
|
|
 |

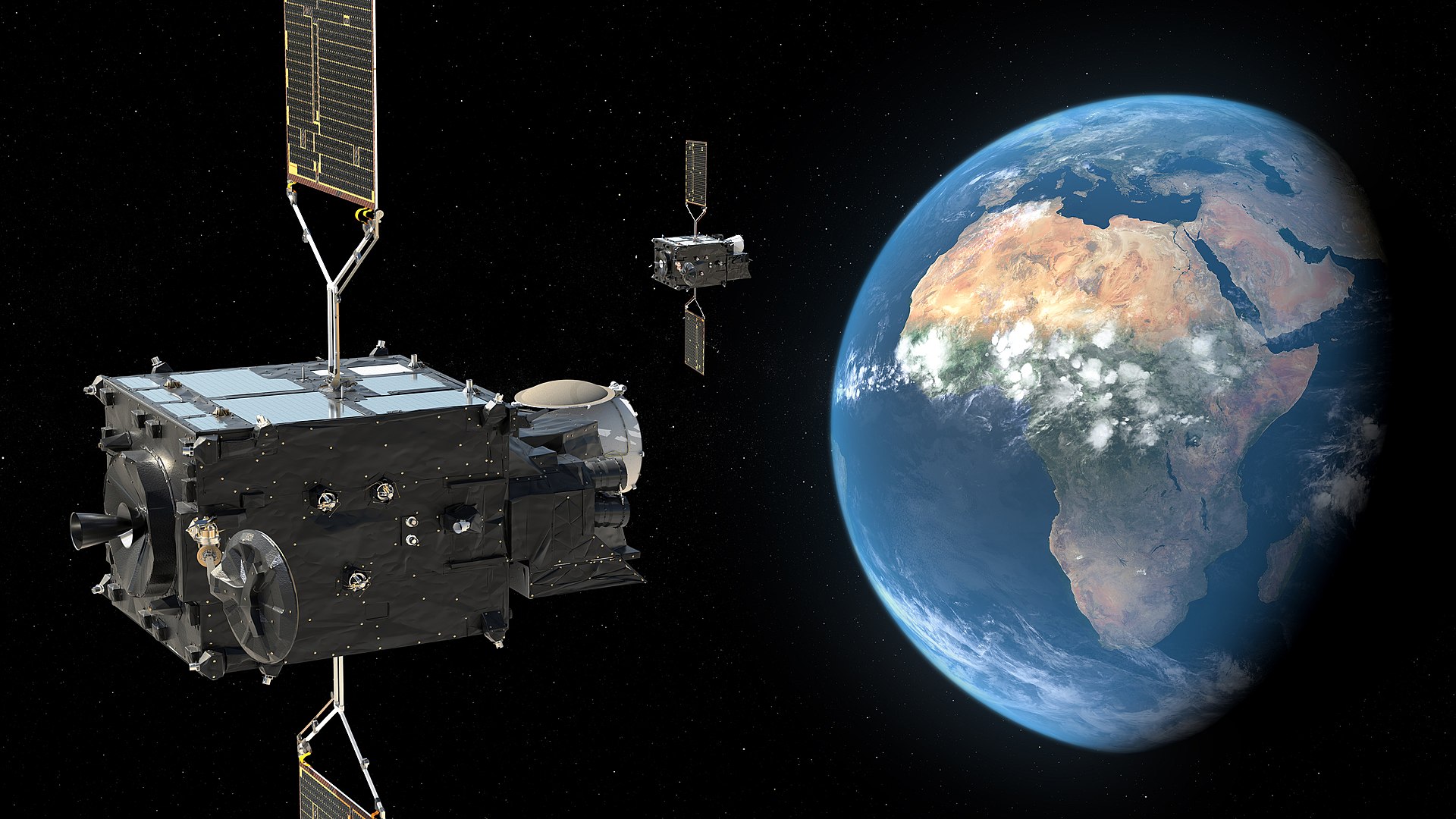

| Artist's impression van een MTG-I-satelliet (op de voorgrond) en een MTG-S-satelliet (op de achtergrond) |
|
| Satelliet |
Startdatum |
Stand van de missiie |
| Meteosat-12 (MTG-I1) |
13 december 2022 |
Aktief |
| Meteosat-13 (MTG-S1) |
Eerste helft van 2025 |
Gepland |
| Meteosat-14 (MTG-I2) |
Derde kwartaal van 2026 |
Gepland |
| Meteosat-15 (MTG-I3) |
Eerste kwartaal van 2033 |
Gepland |
| Meteosat-16 (MTG-S2 |
Weerste helft van 2035 |
Gepland |
| Meteosat-17 (MTG-I4) |
Derde kwartaal van 2036 |
Gepland |
| |
| Er zullen vier MTG-I-satellieten en twee MTG-S-satellieten worden gebouwd, waarvan de eerste op 13 december 2022 werd gelanceerd. |
| |
| De MTG-I-satellieten wegen ongeveer 3,6 ton inclusief brandstof en hebben bij lancering een afmeting van 2,3 x 2,8 x 5,2 m en een geplande levensduur van 8,5 jaar. Ze zijn uitgerust met de instrumenten FCI (Flexible Combined Imager), LI (Lightning Imager), DCS (Data Collection and Retransmission Service) en GEOSAR (Geostationary Search and Rescue Relay). Het FCI-instrument kan elke 10 minuten vanuit een geostationaire baan het gehele aardoppervlak registreren in 16 kanalen met een ruimtelijke resolutie van 1-2 km. In een alternatieve modus kan het een kwart van het aardoppervlak in vier kanalen vastleggen met een herhalingssnelheid van 2,5 minuten, met een resolutie die in sommige kanalen twee keer zo hoog is. Vergeleken met de vorige generatie zal het instrument verbeterde meteorologische informatie bieden voor weerrapporten, voorspellingen van weerrampen en systemen voor vroegtijdige waarschuwing over de processen van de atmosferische watercycli. Het biedt ook gegevens voor het detecteren en monitoren van bosbranden. Het LI-instrument lokaliseert continu bliksemontladingen die plaatsvinden in de wolken of tussen wolk en grond over vrijwel het gehele zichtbare oppervlak van de aarde. Het werkt op een golflengte van 777,4 nm en bereikt een maximale ruimtelijke resolutie van 4,5 km. Het DCS-systeem ontvangt en verzendt gegevens van Data Collection Platforms (DCP)-meetapparatuur die op de grond, op boeien, schepen of in ballonnen zijn geïnstalleerd. De Geostationary Search and Rescue Service (GEOSAR) verzendt informatie als onderdeel van het internationale systeem COSPAS-SARSAT Systems |
| |
| De MTG-S-satellieten wegen ongeveer 3,8 ton inclusief brandstof en hebben bij lancering een afmeting van 2,3 x 2,8 x 5,2 m en een geplande levensduur van 8,5 jaar. Ze zijn uitgerust met de instrumenten IRS (Hyperspectral Infrared Sounder) en Copernicus Sentinel-4 UVN (Ultra-violet, Visible en Near-Infrared Sounder). Het IRS-instrument levert hyperspectrale beelden van het gehele zichtbare aardoppervlak in het langegolf infraroodbereik (LWIR: 700-1210 cm-1) en een middengolf infraroodbereik (MWIR: 1600-2175 cm-1) met een maximale resolutie van 4 kilometer. Het is bedoeld om elke 30 minuten hoogteprofielen weer te geven van de verdeling en beweging van atmosferische waterdamp en temperatuur over Europa, waardoor het begrip van de complexe chemische samenstelling ervan wordt vergroot. Het is bedoeld om de weersvoorspellingen op de lange termijn te helpen verbeteren. Het UVN-instrument levert uurlijkse metingen voor Europa in drie spectrale banden (UV: 290 - 400 nm; VIS: 400 - 500 nm, NIR: 755 - 775 nm) met een ruimtelijke resolutie van minder dan 10 km. In samenwerking met de IRS zou er meer informatie moeten zijn |
| |
|
|
|
|
|
|
