Wildse vaan of drukplaat anemometer |
|
|
 |
|
Plaat
anemometer
(Robert
Hooke
-
1660) |
|
|
 |
|
Wildse
Vaan
1860 |
|
|
 |
|

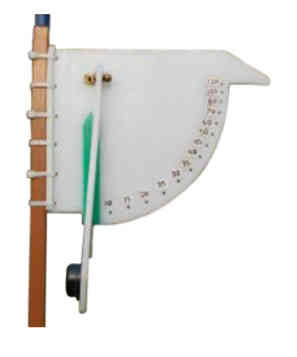

Drukplaat
anemometer (1) |
|
|
| |

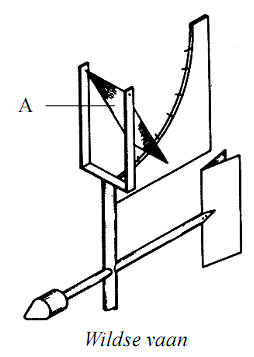

De Wildse Vaan is een oude anemometer met
drukplaat, genoemd naar de uitvinder "Wild".
In dit toestel wordt een plaat, met
afmetingen
van
150 x 300 mm en een gewicht van 200 gram,
op
een horizontale as opgehangen, die loodrecht
op een windvaan of windrichtingaanwijzer
wordt geplaatst. Hierdoor staat de plaat
altijd loodrecht op de windrichting. Langs
de plaat is een boogvormig bord geplaatst
met aanduidingen die zijn genummerd van 1
tot en met 8. De hoek die de plaat onder
invloed van de wind maakt,
is de gemeten
indicatie voor de windsnelheid. |
| |
| Drukplaatanemometer |
| |
Dit type anemometer is zeer oud. Dit
principe werd al gebruikt in 1450 door de
Italiaan Leon Battista Alberti. Leonardo da
Vinci (1452-1519) experimenteerde korte tijd
later met de drukplaat.
Het principe gaat
als volgt,
de winddruk brengt een verticaal,
scharnierend opgehangen plaat uit
de
neutrale stand. Door de winddruk komt de
plaat onder een bepaalde hoek te hangen en
is
de
maat voor de windsnelheid. De wildse
vaan is een voorbeeld van een
drukplaatanemometer. Dit type is niet erg
nauwkeurig en reageert niet op lage windsnelheden. |
| |
|
Pen nummer |
Hoek in graden |
Windsnelheid |
Beaufort |
|
1 |
0 |
0 |
0 |
|
2 |
4 |
2 |
2 |
|
3 |
15,5 |
4 |
3 |
|
4 |
31 |
6 |
4 |
|
|
|
Pen nummer |
Hoek in graden |
Windsnelheid |
Beaufort |
|
5 |
45,5 |
8 |
5 |
|
6 |
58 |
10 |
6 |
|
7 |
72 |
14 |
7 |
|
8 |
80,5 |
20 |
9 |
|
| |
| In 1860 werd de "wildse vaan" op een
windvaan geplaatst om een betere loodrechte
positie op de wind te verzekeren, en werd
officieel aanbevolen voor gebruik in de
meteorologie.
Deze anemometer was tot eind
jaren 50 nog verkrijgbaar bij de Duitse
fabrikant Fuess. |
| Bronnen: (1) weatherstationary.com |
|
|
|
|
|
|
|
|
